Retroreflexion - Wie Glasperlen unser Tracking möglich machen

Warum passive Marker so hell im IR-Bild leuchten

ART-Trackingkameras senden kurze Infrarot-Blitze aus und erfassen das zurückkommende Licht. Passive Marker sind keine Leuchtdioden — sie reflektieren das Kamerlicht. Damit ein kleiner Punkt aus mehreren Metern Entfernung zuverlässig erkannt wird, braucht es kein diffuses Streulicht, sondern Retroreflexion: Das Licht soll möglichst zur Lichtquelle zurück gelangen.

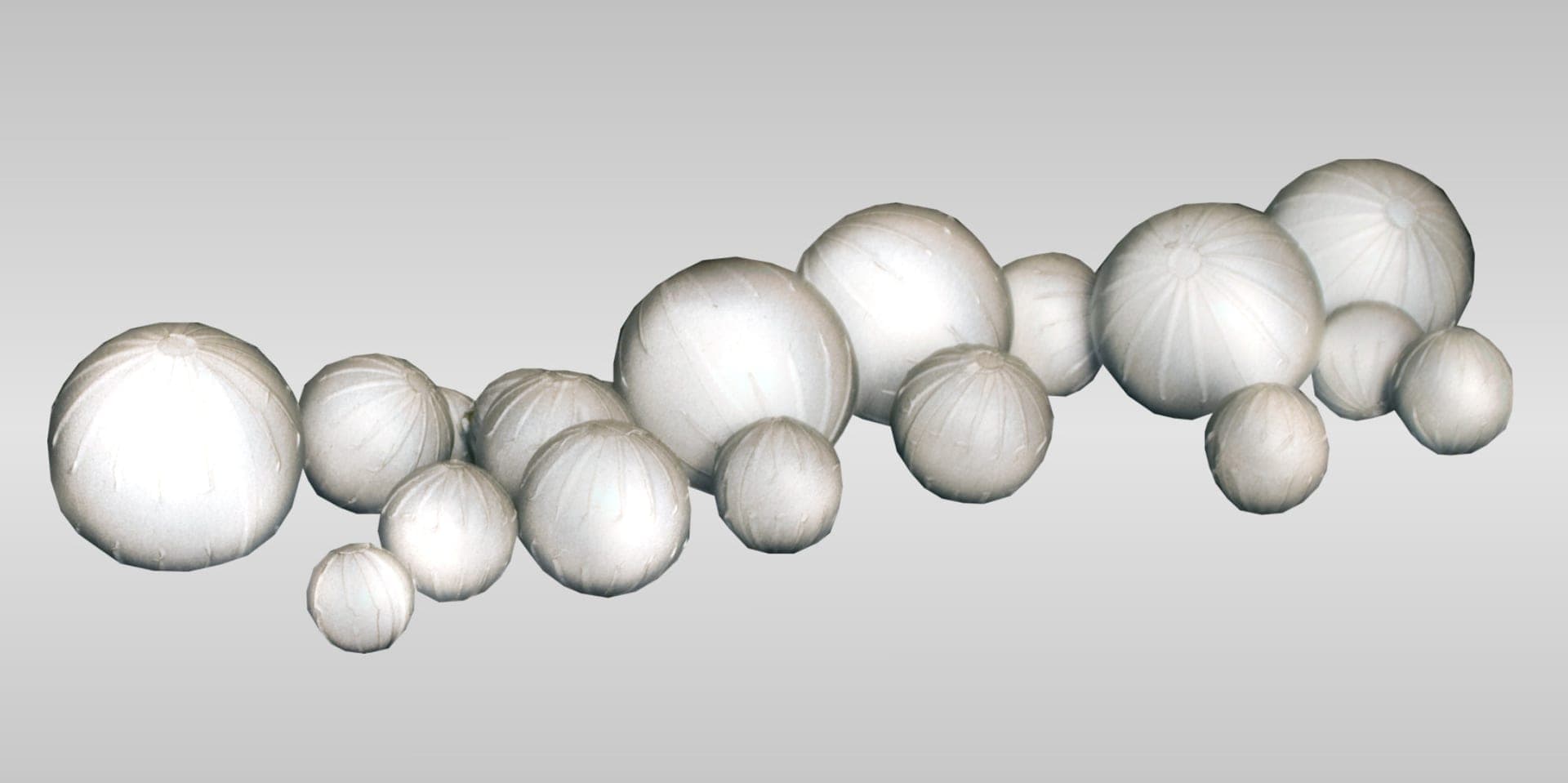

Abbildung: Passive Kugelmarker mit 3M-Retroreflexionsfolie — die helle Oberfläche reflektiert den IR-Blitz der Kamera zurück.

Unsere kugelförmigen Marker nutzen dafür hochwertige 3M-Retroreflexionsmaterialien (Scotchlite®-Technologie): eine Schicht mit eingebetteten Glas-Mikrosphären auf reflektierender Unterlage.

Was Retroreflexion physikalisch bedeutet

Bei einem normalen weißen Diffusor streut Licht in viele Richtungen — nur ein kleiner Bruchteil trifft die Kamera. Ein Spiegel reflektiert dagegen nur in einem festen Winkel (Einfallswinkel = Ausfallswinkel).

Retroreflektoren sind so aufgebaut, dass ein Großteil des einfallenden Lichts nahezu parallel zum Einfallsstrahl zurückkehrt — also zur Kamera, die den IR-Blitz ausgesendet hat. In einem Multi-Kamera-Setup sieht jede Kamera den Marker aus einer anderen Richtung; der Marker muss den jeweiligen Blitz dennoch zuverlässig zurück zur auslösenden Kamera reflektieren.

Glasperlen und Totalreflexion

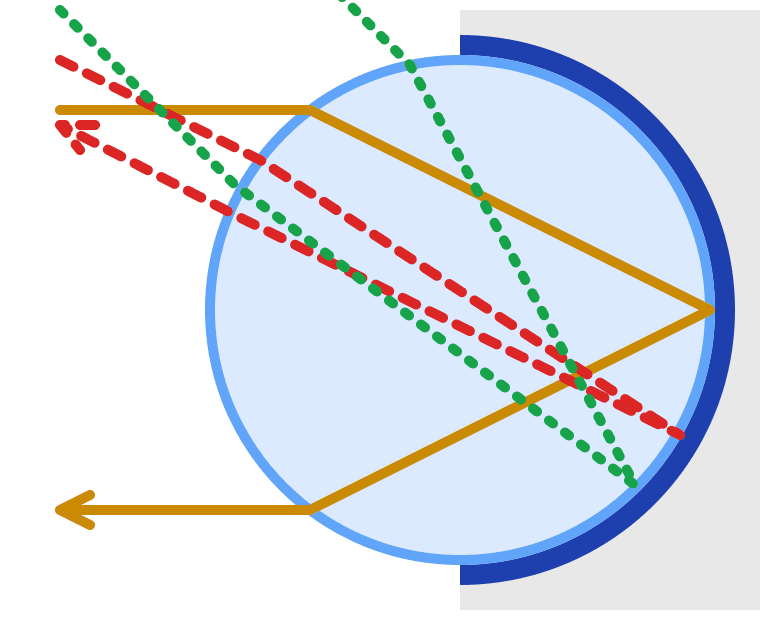

Die folgende Abbildung zeigt das Prinzip der kugelförmigen Retroreflexion — nachgebaut nach der Wikipedia-Darstellung von Cmglee (siehe Quellenhinweis unter dem Bild).

Abbildung: Nachbau des kugelförmigen Retroreflektors (Panel 2) aus „Comparison of retroreflectors“ von Cmglee, Wikimedia Commons, Lizenz CC BY-SA 3.0; abgeändert (Zuschnitt auf die Kugelgeometrie, farblich angepasst).

Im 3M-Material sitzen tausende winzige Glaskugeln halb in einer metallisch reflektierenden Schicht. Der typische Lichtweg:

1. IR-Blitz der Kamera trifft die Marker-Oberfläche.
2. Das Licht bricht beim Eintritt in die Glasperle (Grenzfläche Luft → Glas).
3. Im Inneren der Kugel trifft der Strahl auf die Rückseite (Glas an der reflektierenden Folie).
4. Unter dem richtigen Winkel erfolgt Totalreflexion an der Grenzfläche — der Strahl bleibt in der Kugel und wird nicht in den Untergrund entweichen.
5. Beim Austritt aus der Perle wird das Licht erneut gebrochen und verlässt die Oberfläche in Richtung der Kamera.

So entsteht der charakteristische helle Punkt im IR-Bild, den DTRACK als Marker erkennt — das Licht kehrt zum auslösenden Blitz zurück, nicht nur unter dem festen Ausfallswinkel eines Spiegels.

Abbildung: Marker im Kamerabild einer ART-Tracking-Kamera.

Kugel- und Flachmarker

Runde Marker haben einen Vorteil: Aus jeder Richtung ist immer eine gekrümmte Retroreflexionsfläche sichtbar. Bei flachen Aufklebern kann der effektive Reflex bei starkem Schrägwinkel abnehmen; die Kugel liefert über einen großen Winkelbereich stabile Reflexion — wichtig für bewegte Targets an Werkzeugen, HMDs oder Robotern.

ART unterstützt je nach Anwendung auch Flachmarker — etwa wenn wenig Bauraum zur Verfügung steht, die Blickwinkel der Kameras begrenzt sind oder eine ebene Auflagefläche die Geometrie vorgibt. Beide Varianten nutzen dasselbe Retroreflexionsmaterial; die Wahl hängt von Montage, Sichtbarkeit und Bewegung im Tracking-Volumen ab.

Die Kugelgeometrie erleichtert zudem die subpixelgenaue Schwerpunktbestimmung im Kamerabild: DTRACK wertet den hellen Kern des IR-Reflexes aus und berechnet daraus die 2D-Position auf dem Sensor — die Basis für 6DOF-Tracking im Raum.

Praxis: Material, Pflege, Ersatz

• Saubere Oberfläche: Staub und Fett reduzieren die Retroreflexion — Marker regelmäßig prüfen.
• Kein direktes Sonnenlicht / starke IR-Quellen: können Sättigung oder Störungen verursachen.
• Originalmaterial: Für reproduzierbare Reflexion setzen wir auf zertifizierte 3M-Retroreflexionsfolien — nicht auf beliebige „reflektierende“ Klebefolie.

Fertige Marker, Durchmesser und Sets finden Sie im ART-Marker-Shop. Übersicht zu Marker, Targets und aktiven Varianten: Produkte — Marker & Targets.
